Wat hält Stroum vum Leck duerch Är Motorwindungen?

Bannen an all Elektromotor droen Kupferwindungen Stroum. Si sëtzen bannent Stol Plaze. Stol féiert Elektrizitéit. Kupfer féiert Elektrizitéit. Wann se beréieren, aktuell Fuite. De Motor Shorts. Leeschtung Drëpsen. Schlussendlech fällt de Motor aus.

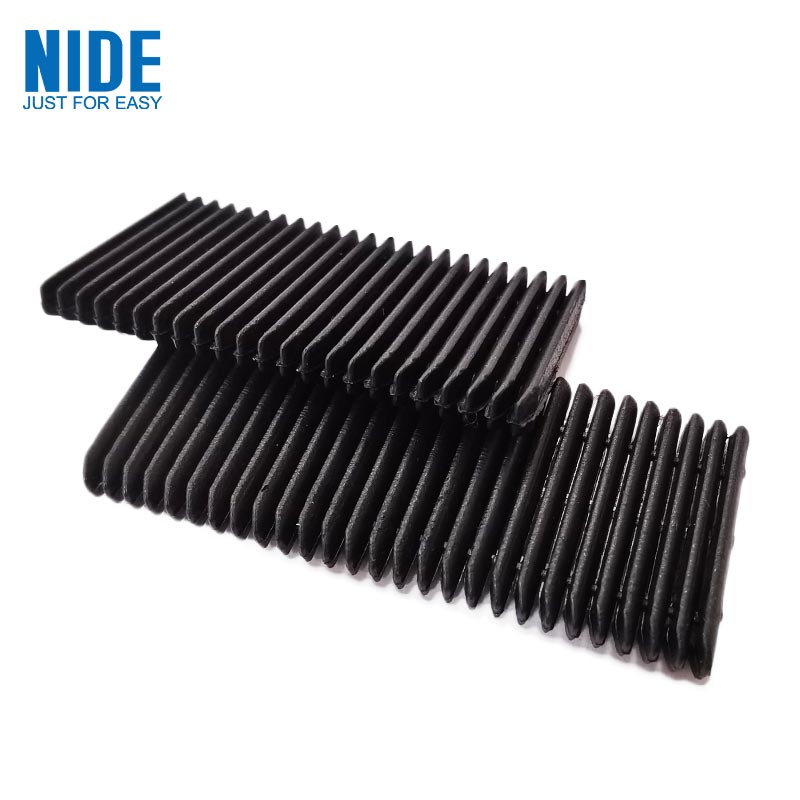

Dat eenzegt wat tëscht dem Kupfer an dem Stol steet ass en dënnem Plack vum Material genanntelektresch Isolatioun Pabeier.

Et gesäit net vill aus. Eng Fraktioun vun engem Millimeter déck. A präzis Formen schneiden. Rutsch an d'Schlitz ier d'Wicklungen eragoen, awer ouni et funktionnéiert de Motor net.

Wat Isolatioun Pabeier Wierklech mécht

De Statorkär ass aus gestapelten Stahllaminatiounen gemaach. D'Schlitze ginn an hinnen geschloen. Den Ingenieur setzt e Stéck Isolatiounspabeier an all Schlitz, geklappt fir d'Maueren ze leeën. Da ginn d'Wicklungen an.Da mécht de Schlitzkeil d'Ouverture zou.

De Pabeier huet dräi Aarbechtsplazen. Eischtens, elektresch Isolatioun - stoppen Stroum aus dem Kupfer op de Stol ze sprangen. Zweetens, mechanesche Schutz - Këssen d'Wicklungen géint déi haart Kante vun de Stahl-Laminatiounen. Drëttens, thermesch Gestioun - e puer Graden hëllefen d'Hëtzt vun de Wicklungen ewech ze féieren.

Wann de Pabeier op eng vun dësen klappt, klappt de Motor.

D'Material Famillen

Net all Isolatiounspabeier ass d'selwecht. Verschidde Motore brauche verschidde Materialien. D'Wiel hänkt vun der Temperatur, Spannung, mechanesche Stress a Käschten of.

D'Tabell hei ënnen weist déi heefegst Aarte déi haut an der Motorfabrikatioun benotzt ginn.

DMD ass d'Aarbechtspäerd. Et deckt déi meescht Standardmotoren zu raisonnabel Käschten. NMN füügt mechanesch Zähegkeet. NHN gëtt Hëtzt Resistenz. Aramid Pabeier füügt béid plus super dielektresch Kraaft. Polyimidfilm ass fir enk Plazen.

Versteesdemech Temperatur Klassen

All Isolatiounsmaterial huet eng Temperatur Bewäertung. Dëst ass kee Marketing. Et ass eng getest Limite.

Déi falsch Klass auswielen ass e gemeinsame Feeler. Wann de Motor op 140 ° C kontinuéierlech leeft, wäert d'Klass B (130 ° C) falen. Klass F (155 ° C) ass de Minimum sécher Wiel.

Awer Note: d'Temperatur Bewäertung gëllt fir kontinuéierlech Operatioun. D'Spëtzttemperature kënnen méi héich sinn. Gutt Ingenieuren addéieren Margin. E Motor dee kontinuéierlech bei 140°C leeft soll Klass H Isolatioun kréien, net nëmmen Klass F.

Schlësselparameter: Wat d'Spezifikatiounsblat eigentlech heescht

WéiniIsolatioun Pabeier bewäerten, puer technesch Parameteren Matière. Hei ass wat se mengen.

Dicke.Gemooss an Millimeter. Typesch Gamme ass 0,15 mm bis 0,40 mm fir Slot Linnen. Décke Pabeier bitt méi héich dielektresch Kraaft a bessere mechanesche Schutz. Dënnem Pabeier léisst méi Plaz fir Kupfer, erhéicht d'Motorkraaftdicht. Den Handel ass d'Ingenieuruerteel.

Dielektresch Kraaft.Gemooss an Kilovolt pro Millimeter. Dëst seet Iech wéi vill Spannung de Pabeier blockéiere kann ier se ofbriechen. En typesche Wäert fir DMD ass 5-8 kV fir en 0,2 mm Blat. Méi héich ass besser, awer déi aktuell Ufuerderung hänkt vun der Motorspannung of. Fir en 400V EV Motor ass 3-5 kV adäquat. Fir 800V Systemer ass 6-8 kV méi sécher.

Tensile Kraaft.Gemooss an Newtons pro 15mm Breet. Dëst seet Iech wéi vill Zuchkraaft de Pabeier kann huelen ier se räissen. Wichteg well de Pabeier geklappt a mat der Maschinn gesat gëtt. Schwaach Pabeier Tréinen während Montage. Downtime follegt.

Verlängerung bei der Paus.Prozentsaz vun Streck virum räissen. Pabeier dat 10-15% streckt ass méi verzeiend beim Klappen. Bréchege Pabeier brécht op scharfen Ecker.

Rand Tréine Resistenz.Gemooss an Newtons. Pabeier gëtt geklappt. Falten kreéieren Stresspunkte. Wann d'Randrëssbeständegkeet niddereg ass, trennt d'Pabeier op der Klapplinn wärend der Einféierung.

E gudde Fournisseur liwwert dës Zuelen um Materialzertifika. E schlechte Fournisseur seet "et entsprécht Industrienormen" ouni tatsächlech Testwäerter ze ginn.

Firwat EV Motore sinn anescht

Elektresch Gefiermotoren hunn den Isolatiounspabeiermaart geännert. D'Ufuerderunge si méi streng.

Méi héich Temperaturen.EV Motore lafen méi waarm wéi Industriemotoren. Flësseg Ofkillung hëlleft, awer Hotspots erreechen nach ëmmer 160-180 °C. Klass H Material (180 ° C) sinn Standard. E puer Hiersteller plënneren an d'Klass C (220 ° C) fir Design vun der nächster Generatioun.

Méi héich Spannungen.Fréier EV Motore lafe bei 300-400V. Méi nei Systemer lafen op 800V. Kommend Systemer lafen op 1200V oder méi héich. Dielektresch Stäerkt Ufuerderunge sinn verduebelt. Pabeier dat fir 400V geschafft huet ass vläicht net sécher fir 800V.

Ueleg Belaaschtung.Vill EV Motore benotzen Ueleg fir Ofkillen a Schmieren. Den Isolatiounspabeier setzt an deem Ueleg. E puer Materialer schwellen oder ofbauen am Ueleg. Polyimid-baséiert Pabeieren funktionnéieren gutt. Polyester-baséiert Pabeieren kënnen Aschränkungen hunn. Frot no Uelegkompatibilitéitstestdaten.

Automatisatioun.EV Motor Produktioun Linnen lafen op héich Vitesse. Pabeier gëtt vu Rullen gefüttert, geschnidden, geklappt an automatesch agefouert. Material Konsistenz wichteg. D'Dicke Variatioun vun ± 0,01 mm kann en automatiséierten Inserter blockéieren.

Dräi Real Problemer déi op Produktioun Linnen geschéien

Theoretesch Materialeigenschaften sinn eng Saach. Wat eigentlech falsch geet um Fabrécksbuedem ass en anert.

Problem eent: Pabeier Tréinen während ausklappen.D'Maschinn klappt de Pabeier an eng U-Form fir de Schlitz ze linnen. Wann d'Pabeier eng kleng Kante Tréinekraaft huet, trennt et op der Klapplinn. D'Linn stoppt. En Bedreiwer läscht de Stau. Produktioun geet erëm. Dëst geschitt Dosende vu Mol pro Schicht mat schlechtem Material.

Problem zwee: Pabeier Dimensiounen änneren mat Fiichtegkeet.Aramid Pabeier absorbéiert Feuchtigkeit aus der Loft. Bei héijer Fiichtegkeet erweidert et. Bei niddereger Fiichtegkeet schrumpt et. D'Maschinn ass fir eng Gréisst kalibréiert. Wann de Pabeier d'Gréisst ännert, ännert d'geklappt Form. D'Insert klappt. Gutt Fournisseuren verschécken Pabeier a feuchtbeständeg Verpackungen. Gutt Fabriken späicheren et an klimatesch kontrolléiert Zëmmeren.

Problem dräi: Kliewefolie Kontaminatioun.Puer Isolatioun Pabeier huet eng Hëtzt-aktivéiert Kliewefolie Layer op enger Säit. No der Insertéierung verbënnt d'Hëtzt de Pabeier un d'Schlitzewänn. Wann de Klebstoff wärend der Lagerung oder Transfert erausgeet, hält se un d'Maschinnguiden. Stëbs sammelen. Ausriichtung dreift. D'Léisung ass propper Fabrikatioun a richteg Verëffentlechungslinnen.

Wéi Dir Isolatiounspabeier richteg spezifizéiert

Hei ass e richtegt Spezifizéierungsbeispill fir en EV Motor Traktiounsfuerer.

Schéckt dëst un dräi Fournisseuren. Vergläicht d'Testberichter déi se ubidden. Frot iwwer Variatioun - Batch zu Batch, Roll fir Roll. De Fournisseur deen mat Daten äntwert ass deen deen ze trauen.

Sechs Froen Keefer stellen

Kann ech déi selwecht Isolatioun Pabeier fir all meng Motore benotzen?
Net normalerweis. Verschidde Motore lafen bei verschiddenen Temperaturen a Spannungen. Standardiséierung op engem Material vereinfacht Inventar awer forcéiert Iech e méi héichwäertegt Material ze benotzen wéi néideg fir e puer Motoren, wat d'Käschte erhéijen. Oder Dir benotzt e méi niddereg-Schouljoer Material a Risiko Echec. Besser zwee oder dräi Materialien ze qualifizéieren an se mat Uwendungen ze passen.

Wat ass den Ënnerscheed tëscht NMN an NHN?
D'Mëtt Schicht. NMN benotzt Polyesterfilm. NHN benotzt Polyimidfilm. Polyimid toleréiert méi héich Temperaturen. Fir Motoren déi ënner 155 ° C lafen, ass NMN gutt. Fir 155-180 ° C, wielt NHN. De Käschtedifferenz ass bescheiden.

Heescht méi décker Pabeier ëmmer besser Isolatioun?
Net ëmmer. Dielektresch Stäerkt erhéicht mat Dicke, awer mechanesch Fit gëtt méi haart. Décke Pabeier hëlt Plaz am Slot. Dee Raum hätt méi Koffer gehal. Motordesigner handelen Isolatiounsdicke géint Kupferfill aus. Dënnem Pabeier erlaabt méi Koffer, méi héich Kraaft, awer erfuerdert besser Prozesskontrolle.

Wat ass d'Haltdauer vum Isolatiounspabeier?
Hänkt vun Stockage Konditiounen. An der Originalverpackung, klimatiséierter, Aramidpabeier dauert Joer. Polyester-baséiert Materialien kënne méi séier ofbauen. D'Haaptrisiken sinn d'Feuchtigkeitabsorptioun an d'Alterung vum Klebstoff. Wann Pabeier fir méi wéi zwee Joer gelagert ass, test eng Probe virum Gebrauch.

Wéi weess ech ob de Pabeier vum Fournisseur konsequent ass?
Frot no Cpk Daten iwwer Dicke. E Cpk vun 1.33 oder méi héich heescht datt de Prozess kapabel ass. Frot och fir Batch-zu-Batch Testberichter. Wann e Fournisseur dës net produzéiere kann, kontrolléiere se hire Prozess net.

Kann Isoléierpabeier recycléiert ginn?
Déi meescht ass thermoset oder héich performant thermoplastesch. Recycling ass schwéier. E puer Aramidpabeieren kënne repulptéiert ginn, awer de Prozess ass net wäit verfügbar. D'Industrie konzentréiert sech op d'Reduktioun vun Offall beim Ausschneiden an der Aféierung, net op Post-Konsumerverwäertung.

Eng Notiz iwwer Kompatibilitéit mat Slot Wedges

Isolatioun PabeierLinnen de Slot Maueren. De Schlitzkeil mécht d'Ouverture zou. Si mussen zesumme schaffen.

De Keil dréckt géint de Pabeier bei der Schlitzöffnung. Wann de Pabeier ze mëll ass, gräift de Keil an et. Wann de Pabeier ze brécheg ass, wäert et um Keilkontaktpunkt knacken.

Fir EV Motoren, paréiere vill Ingenieuren Aramid Pabeier mat Aramid Keile. Selwecht Materialfamill, ähnlech thermesch Expansioun a mechanesch Verhalen. Fir allgemeng Motoren ass DMD Pabeier mat Glasfaserkeile eng bewährte Kombinatioun.

Wann Dir vun engem Fournisseur bestellt, spezifizéiert béid Artikelen zesummen. De Fournisseur kann dann mat de Materialsystemer passen.
